Tri Clamp Check Valve
2
3

Tri Clamp tilbakeslagsventil

Den sanitære tilbakeslagsventilen er en spesialdesignet ventil for å hindre tilbakestrømning av væsker. Det er mye brukt i bransjer med strenge hygienekrav, for eksempel mat, legemidler, bioteknologi og drikkevarer. Det sikrer ensrettet flyt av væsker i rørledninger, og forhindrer krysskontaminering.

Sende bookingforespørsel

Produktdetaljer

Tri clamp tilbakeslagsventil

Arbeidsprinsippet til den sanitære vertikale tilbakeslagsventilen er basert på trykkforskjellen til væsken. Når det er trykk ved innløpet, overvinner den fjærmotstanden for å åpne ventilen. Når trykket ved innløpet til tilbakeslagsventilen er lavere enn ved utløpet, skyver fjæren ventilskiven mot ventilsetet for å stenge ventilen, og forhindrer tilbakestrømning av mediet og tjener dermed funksjonen til en tilbakeslagsventil.

Det brukes i næringsmiddelindustrien, kosmetikk, farmasøytisk og kjemisk industri samt i produksjon av drikkevarer, vin og olje.

Dimensjon påsanitærrørarmatur og ventiler

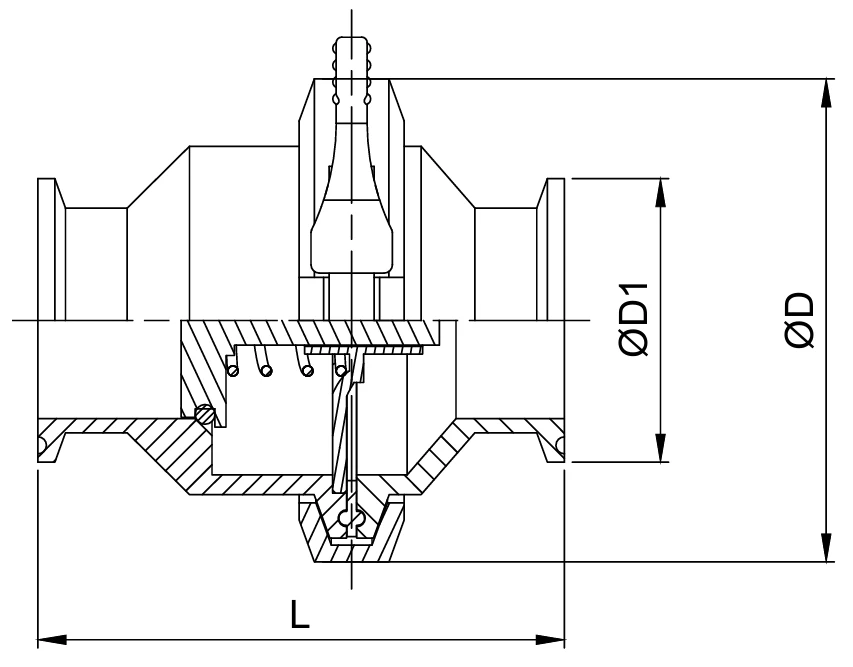

Sanitærklemt tilbakeslagsventil (DIN)

product-853-667

Størrelse	ΦD	ΦD1	L
DN15	87	50.5	105
DN20	87	50.5	105
DN25	87	50.5	105
DN32	87	50.5	105
DN40	87	50.5	105
DN50	100	64	110
DN65	130	91	145
DN80	155	106	150
DN100	165	119	155

Sanitærklemt tilbakeslagsventil (DIN-kort type)

product-853-667

Størrelse	ΦD	ΦD1	L
DN20	87	50.5	76
DN25	87	50.5	97
DN32	87	50.5	96
DN40	87	50.5	96
DN50	100	64	104
DN65	130	91	114
DN80	155	106	123
DN100	165	119	136

Sanitærklemt tilbakeslagsventil (SMS/3A/ISO)

product-853-667

Størrelse	ΦD	ΦD1	L
19	87	50.5	100
25	87	50.5	100
32	87	50.5	100
38	87	50.5	100
51	100	64	115
63	115	77.5	127
76	130	91	127
89	155	106	150
102	165	119	155

Spesifikasjon avsanitær kule tilbakeslagsventil

Størrelse	1/2"-4" (DN15-DN100)
Pakning	EPDM, Silikon for valg
Klemme	Ulik klemme for valg
Materiale	SS304, SS316
Trykk	PN10(1.0Mpa)
Temperatur	-10 grad til +120 grad
Innvendig overflatefinish	Ra Mindre enn eller lik 0.8μm
Utvendig overflatefinish	CNC maskinert
